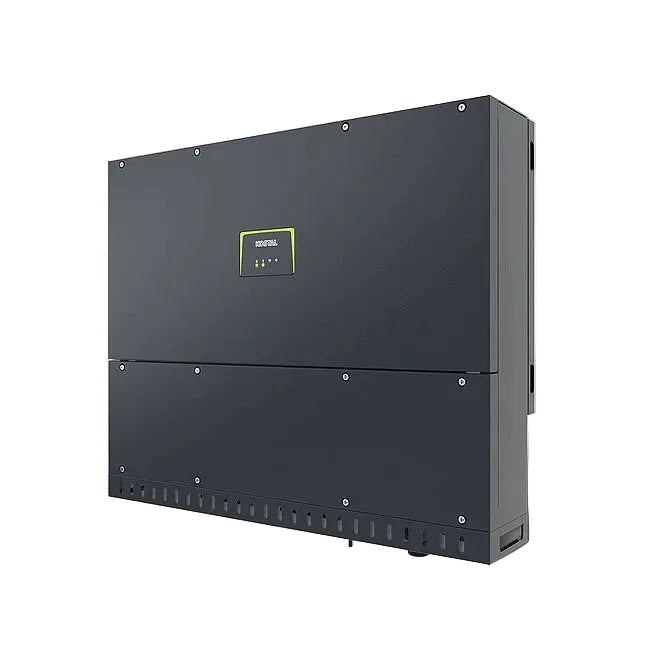

Kostal PIKO CI 50 - String-Wechselrichter 50 kW
Kostal PIKO CI 50 - String-Wechselrichter 50 kW
Aktuell in Warenkörben
- Lieferzeit: voraussichtlich 1 Werktag
Verfügbarkeit für Abholungen konnte nicht geladen werden
Kostal PIKO CI 50 – dreiphasiger 50-kW-String-Wechselrichter
Der Kostal PIKO CI 50 ist ein dreiphasiger String-Wechselrichter mit 50 kW AC-Nennleistung und vier unabhängigen MPP-Trackern. Er wurde für mittlere und große netzgekoppelte Photovoltaikanlagen entwickelt und eignet sich insbesondere für Gewerbedächer, Industriegebäude und Freiflächenanlagen.
Mit einem maximalen Wirkungsgrad von 98,3 %, einer maximalen DC-Systemspannung von 1.100 V und insgesamt zehn DC-Eingängen ermöglicht der Wechselrichter eine flexible Auslegung unterschiedlicher PV-Strings.
Die Kommunikation erfolgt über Ethernet-LAN, RS485 und WLAN. Der integrierte Datenlogger und das KOSTAL Solar Portal ermöglichen die kontinuierliche Überwachung der Anlage und ihrer Leistungsdaten.
Produktvorteile
- 50 kW dreiphasige AC-Nennleistung
- Maximale PV-Generatorleistung von 75 kWp
- Vier unabhängige MPP-Tracker
- Zehn DC-Eingänge für eine flexible Stringauslegung
- Maximale DC-Systemspannung von 1.100 V
- Maximaler Wirkungsgrad von 98,3 %
- Europäischer Wirkungsgrad von 98,1 %
- Integrierte DC-Stringsicherungen
- Überspannungsschutz Typ 2 auf der DC- und AC-Seite
- Integrierter Datenlogger
- Ethernet-LAN, RS485 und WLAN
- Kostenfreie Anlagenüberwachung über das KOSTAL Solar Portal
- Konfiguration über die KOSTAL PIKO CI Conf App
- Schutzart IP65
Flexible DC-Eingangsseite
Der Kostal PIKO CI 50 besitzt zehn DC-Eingänge, die auf vier unabhängige MPP-Tracker verteilt sind. Dadurch können unterschiedliche Stringkonfigurationen flexibel angeschlossen und separat geregelt werden.
Die maximale DC-Systemspannung beträgt 1.100 V. Der MPP-Spannungsbereich bei Nennleistung liegt zwischen 540 und 800 V. Die hohe Systemspannung ermöglicht längere PV-Strings und kann den Aufwand für die DC-Verkabelung reduzieren.
Der Wechselrichter unterstützt eine DC-Überdimensionierung von bis zu 50 %. Bei einer AC-Nennleistung von 50 kW kann somit ein PV-Generator mit einer Leistung von bis zu 75 kWp angeschlossen werden.
Kommunikation und Anlagenüberwachung
Für die Systemkommunikation stehen zwei RJ45-Ethernet-Anschlüsse mit integriertem Switch, eine RS485-Schnittstelle sowie WLAN mit 2,4 GHz zur Verfügung. Vier digitale Eingänge ermöglichen unter anderem die Einbindung eines Rundsteuerempfängers.
Der integrierte Datenlogger zeichnet Ertragsdaten, Ereignismeldungen und Systeminformationen auf. Über das kostenfreie KOSTAL Solar Portal können die Anlage und ihre Leistungswerte online überwacht werden. Bei Betriebsstörungen kann das Portal automatische Benachrichtigungen versenden.
Die Inbetriebnahme und Konfiguration erfolgt über die KOSTAL PIKO CI Conf App oder über das PIKO CI Conf Tool im lokalen Netzwerk. Die Unterstützung von Modbus und verschiedenen Parkreglern ermöglicht zudem die Integration in größere PV-Anlagen und Anlagen zur Direktvermarktung.
Schutz und Systemintegration
Der PIKO CI 50 arbeitet trafolos und speist dreiphasig in das Stromnetz ein. Er unterstützt TT-, TN-C-, TN-S- und TN-C-S-Netze. Der einstellbare Leistungsfaktor reicht von 0,8 kapazitiv bis 0,8 induktiv.
Zur internen Sicherheitsausstattung gehören eine Isolationsüberwachung, eine allstromsensitive Fehlerstromüberwachung, eine elektronische DC-Freischaltstelle sowie ein Überspannungsschutz Typ 2 auf der DC- und AC-Seite.
Über LAN oder RS485 kann ein KOSTAL Smart Energy Meter eingebunden werden. Damit lassen sich Erzeugungs- und Verbrauchswerte erfassen sowie Leistungsbegrenzungen umsetzen.
Technische Daten
Eingangsseite DC
| Maximale PV-Leistung bei cos φ = 1 | 75 kWp |
|---|---|
| Nominale DC-Leistung | 50 kW |
| Bemessungseingangsspannung | 620 V |
| Start-Eingangsspannung | 250 V |
| Maximale DC-Systemspannung | 1.100 V |
| MPP-Bereich bei Nennleistung | 540 bis 800 V |
| Arbeitsspannungsbereich | 200 bis 960 V |
| Maximaler Eingangsstrom je MPPT ab Art.-Nr. 10534084 | 39 A / 39 A / 26 A / 26 A |
| Maximaler DC-Strom je Eingang ab Art.-Nr. 10534084 | 18 A |
| Maximaler Eingangsstrom je MPPT ab Art.-Nr. 10523268 | 33 A / 33 A / 22 A / 22 A |
| Maximaler DC-Strom je Eingang ab Art.-Nr. 10523268 | 14 A |
| Maximaler DC-Kurzschlussstrom | 150 A, aufgeteilt in 45 A / 45 A / 30 A / 30 A |
| Interne DC-Stringsicherungen | 20 A, 10 × 38 mm, gPV |
| Anzahl DC-Eingänge | 10 |
| Anzahl unabhängiger MPP-Tracker | 4 |
| DC-Anschlusstechnik | Amphenol H4 |
| DC-Kabelquerschnitt | 4 bis 6 mm² |
Ausgangsseite AC
| Bemessungsleistung bei cos φ = 1 | 50 kW |
|---|---|
| Maximale Ausgangsscheinleistung | 55 kVA |
| Nominale Scheinleistung | 50 kVA |
| Nennstrom | 72,2 A |
| Maximaler Ausgangsstrom | 83 A |
| Netzanschluss | 3N~, 230/400 V, 50 Hz |
| Netzfrequenzbereich | 47 bis 53 Hz |
| Einstellbereich des Leistungsfaktors | 0,8 kapazitiv bis 0,8 induktiv |
| Klirrfaktor | < 3 % |
| Maximale AC-Absicherung | B125 / C125 |
| AC-Anschlusstechnik | M8-Bolzen |
| AC-Kabelquerschnitt | 35 bis 50 mm² |
Wirkungsgrad
| Maximaler Wirkungsgrad | 98,3 % |
|---|---|
| Europäischer Wirkungsgrad | 98,1 % |
| MPP-Anpassungswirkungsgrad | 99,9 % |
| Standby-Verbrauch | < 1 W |
Systemdaten
| Topologie | Trafolos, ohne galvanische Trennung |
|---|---|
| Schutzart | IP65 |
| Schutzklasse | Klasse I |
| Überspannungskategorie DC | Kategorie II |
| Überspannungskategorie AC | Kategorie III |
| Überspannungsschutz DC/AC | Typ 2 |
| Verschmutzungsgrad | 4 |
| Interner Personenschutz | RCMU/RCCB Typ B |
| Selbsttätige Freischaltstelle | Ja |
| UV-Beständigkeit | Ja |
Mechanische Daten und Umgebungsbedingungen
| Produktmaße (H × B × T) | 710 × 855 × 285 mm |
|---|---|
| Gewicht | 83 kg |
| Kühlprinzip | Geregelte Lüfter |
| Maximaler Luftdurchsatz | 411 m³/h |
| Typische Geräuschemission | < 63 dB(A) |
| Umgebungstemperatur | −25 °C bis +60 °C |
| Maximale Betriebshöhe | 4.000 m über NN |
| Relative Luftfeuchtigkeit | 0 bis 100 % |
Schnittstellen
| Ethernet-LAN | 2 × RJ45 mit integriertem Switch |
|---|---|
| WLAN | 2,4 GHz, IEEE 802.11 b/g/n |
| RS485 | 1 |
| Digitale Eingänge | 4 |
| Monitoring | KOSTAL Solar Portal |
| Konfiguration | KOSTAL PIKO CI Conf App und PIKO CI Conf Tool |
Normen und Zertifizierungen
| Normen und Richtlinien | EN 62109-1, EN 62109-2, VDE-AR-N 4105:2018, VDE-AR-N 4110:2018, PO12.2, RD 244:2019, UNE 217001, EN 50549-1/-2, CEI 0-16, CEI 0-21, UK G99/1-4 LV, IRR-DCC MV 2015 und IEC 61727/62116 |
|---|---|
| Herstellergarantie | 5 Jahre KOSTAL Smart Warranty nach Aktivierung; kostenpflichtige Verlängerung gemäß den Garantiebedingungen des Herstellers möglich |
Lieferumfang
- 1 × Kostal PIKO CI 50 Wechselrichter
- 1 × Wandhalterung
- 1 × Abdeckung für den AC-Anschluss
- 1 × Montageset
- 1 × Sicherungsschraube M6
- 1 × Dichtstopfen für Kommunikationsleitungen
- 1 × Steckverbinder für die Kommunikationsschnittstelle
- 12 × Aderendhülsen für Kommunikationsleitungen
- 1 × WLAN-Antenne
- 1 × Demontagewerkzeug für DC-Steckverbinder
- 10 × DC-Steckverbindersätze
- 1 × Kurzanleitung
