Canadian Solar EP Cube 1PH Wechselrichter mit Speicher All-In-One System

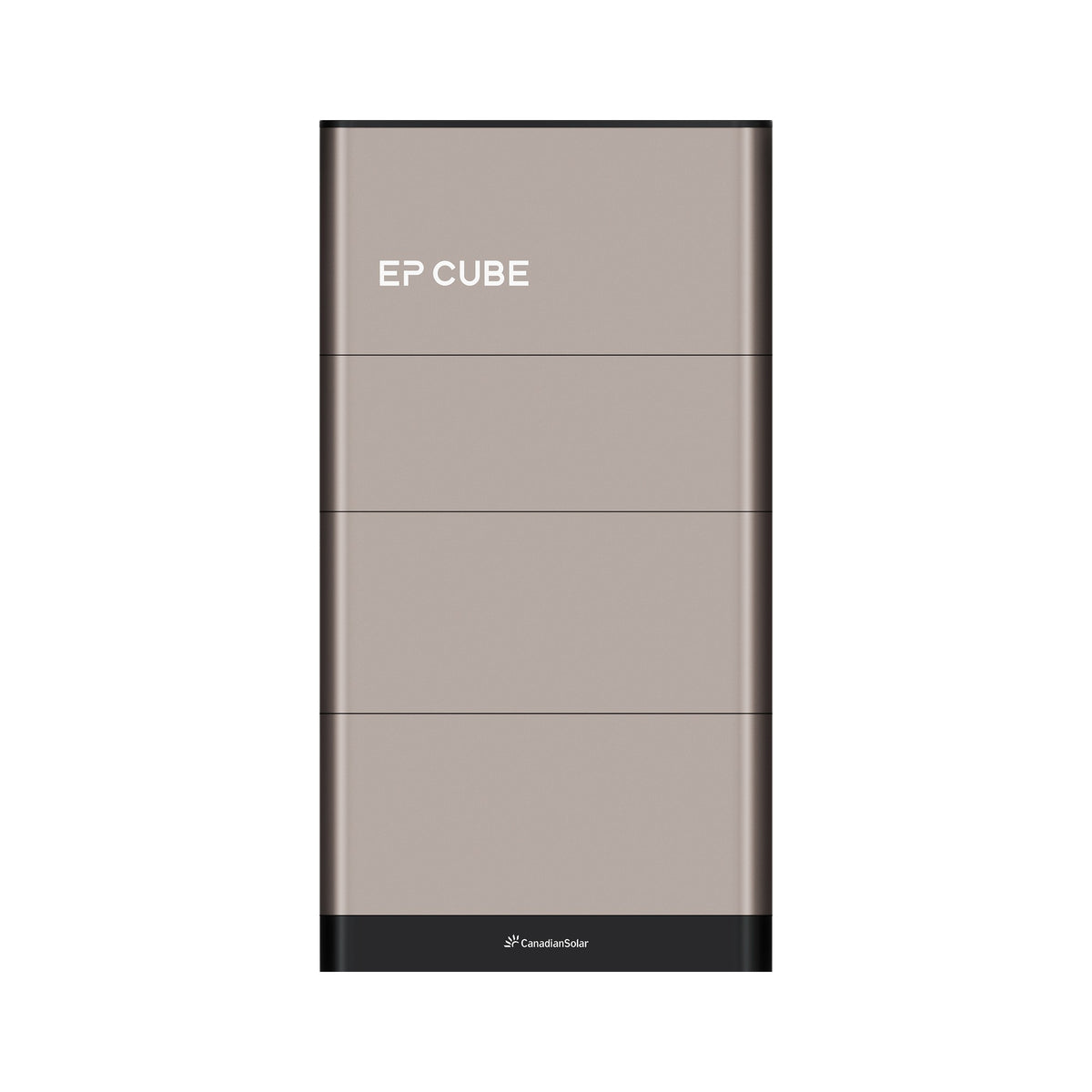

Canadian Solar EP Cube 1PH All-In-One Energiespeichersystem

Flexible Komplettlösung für PV, Speicher, Eigenverbrauch und integrierte Notstromversorgung

Das Canadian Solar EP Cube 1PH All-In-One System ist eine intelligente, modulare Energiespeicherlösung für private Haushalte – ideal für neue und bestehende Photovoltaikanlagen. Hybrid-Wechselrichter, LiFePO₄-Batteriemodule, Batteriemanagement (BMU/BMS), Sockel und Energiemanagement sind in einer eleganten, kompakten Einheit vereint und ermöglichen maximale Eigenverbrauchsquoten, niedrigere Stromkosten und mehr Unabhängigkeit vom Netz.

Dank der modularen Plug-&-Play-Architektur lässt sich die Speicherkapazität flexibel von 5 kWh bis 20 kWh erweitern (1–4 Module à 5 kWh, jeweils < 42 kg). Modelle: HES-EU2-S7-05G / 10G / 15G / 20G. Der Hybrid-Wechselrichter leistet bis 7,6 kVA und unterstützt bis 10 kWp PV an 2 MPPTs – mit integrierter Backup-Funktion (Umschaltzeit < 30 ms) ohne externes Gateway.

EP Cube berücksichtigt Erzeugung, Speicherung und Verbrauch ganzheitlich: Überschüssige Solarenergie wird tagsüber gespeichert und bei Bedarf wieder freigegeben. Betriebsmodi wie Eigenverbrauch, Time-of-Use (TOU) und Backup lassen sich bequem über die EP Cube App steuern – inklusive Echtzeit-Monitoring und OTA-Firmware-Updates. Entwickelt und produziert von Eternalplanet (Marke von Canadian Solar Inc.).

Was ist enthalten / Systemkonzept

Im Lieferumfang dieses Komplettsystems sind enthalten: Batteriemodul(e), Hybrid-Wechselrichter + BMU sowie Sockel (Base). Der Systempreis bezieht sich auf Wechselrichter, Batterien und Base – weiteres Zubehör (z. B. Wandmontage-Kit, HMI, EV-Charger) ist separat im Shop erhältlich.

• All-in-One: Hybrid-WR, EPS/Notstrom, LiFePO₄-Module, BMS und Energiemanagement in einem schlanken Turm
• Plug & Play: stapelbare Module mit Schnellanschlüssen – keine interne Modulverkabelung
• Zähler: Systemkonzept inkl. Metering; bei bestehender PV-Anlage ist in der Regel ein zusätzlicher Zähler erforderlich
• Anwendungen: Eigenverbrauch / TOU / Backup

Ihre Vorteile

• All-in-One-Design – weniger Installationsaufwand, schnellere Inbetriebnahme, vereinfachte Logistik
• LiFePO₄-Sicherheit – kobaltfreie Zellen, Batteriemodule IP67 (gestapelt), System IP65
• Integrierte Notstromversorgung – Umschaltzeit < 30 ms, ohne externes Smart Gateway
• Hoher Eigenverbrauch – intelligente Steuerung von PV, Speicher und Hausverbrauch
• TOU & dynamische Tarife – Laden bei günstigen Preisen, Entladen in teuren Zeiten
• Kompatibel mit neuen und bestehenden PV-Anlagen sowie EV-Ladegeräten

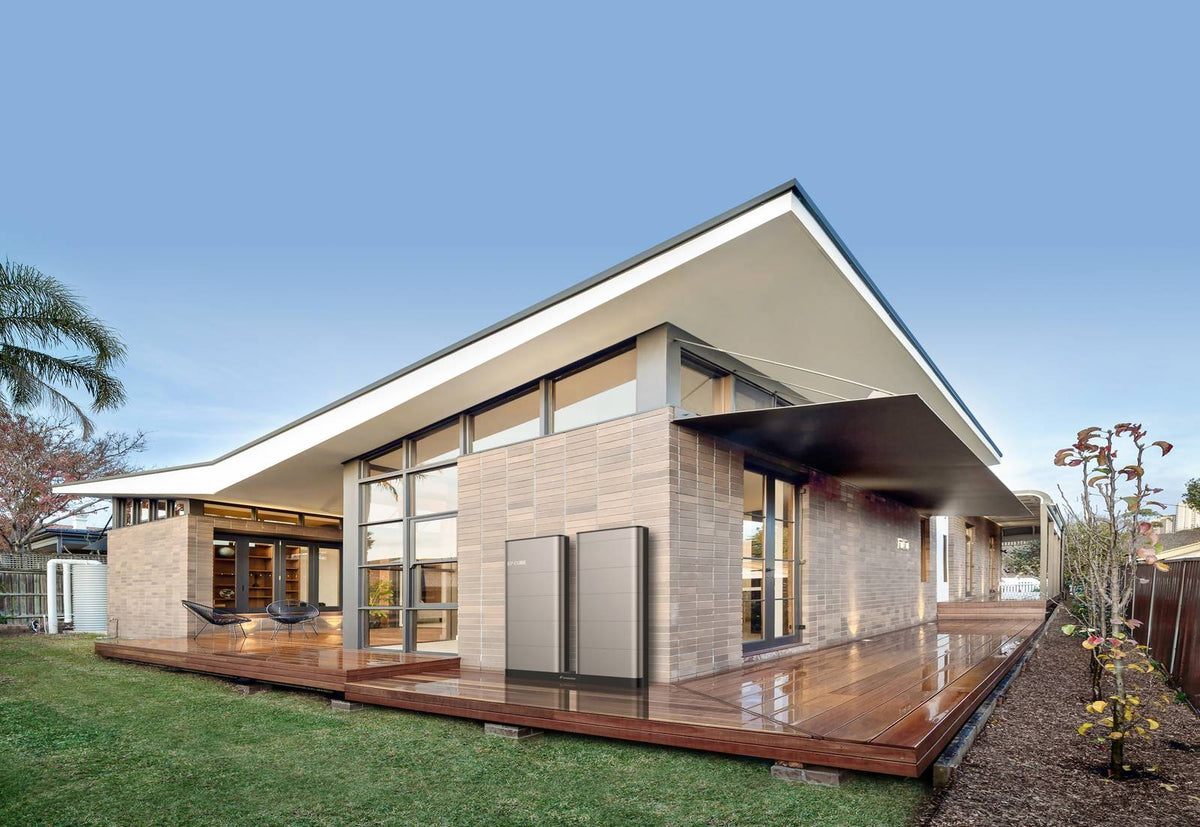

• Leise & robust – natürliche Konvektion, Geräusch < 30 dB, geeignet für Innen- und Außenmontage

Flexibilität & Skalierung

Jedes Batteriemodul bietet 5 kWh bei einem Gewicht von unter 42 kg – leicht zu transportieren und zu montieren. Die Kapazität wächst mit dem Bedarf:

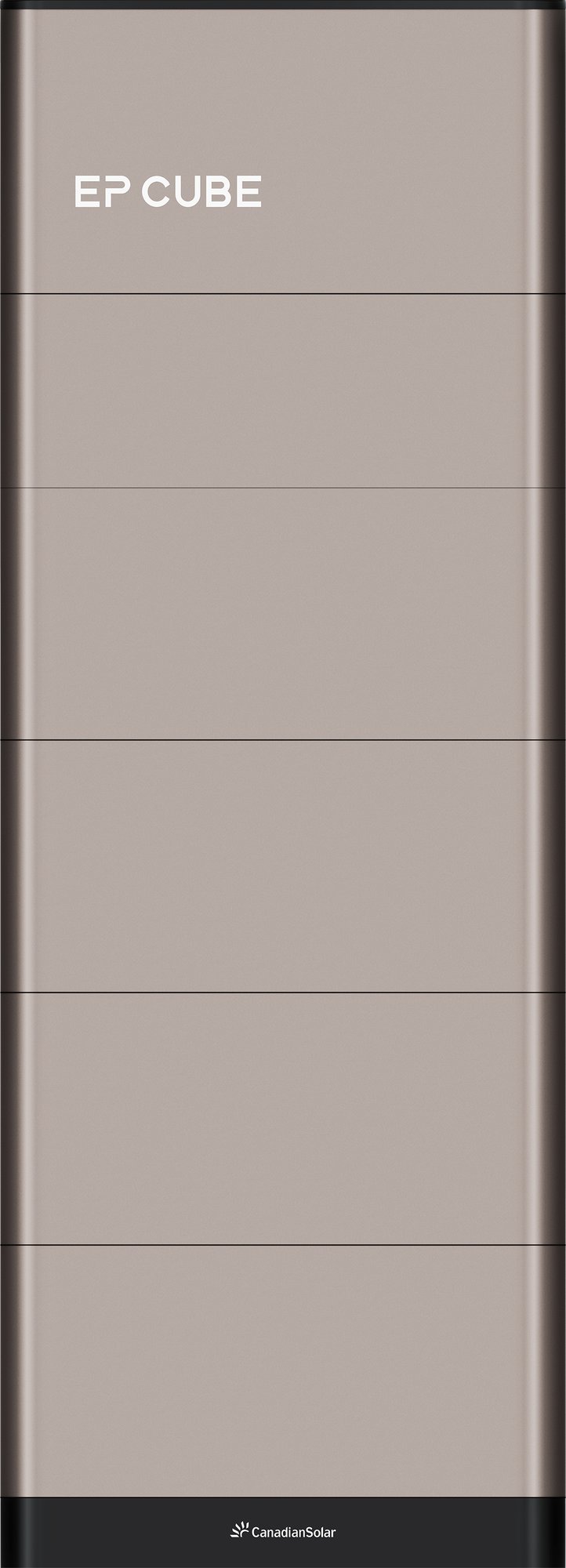

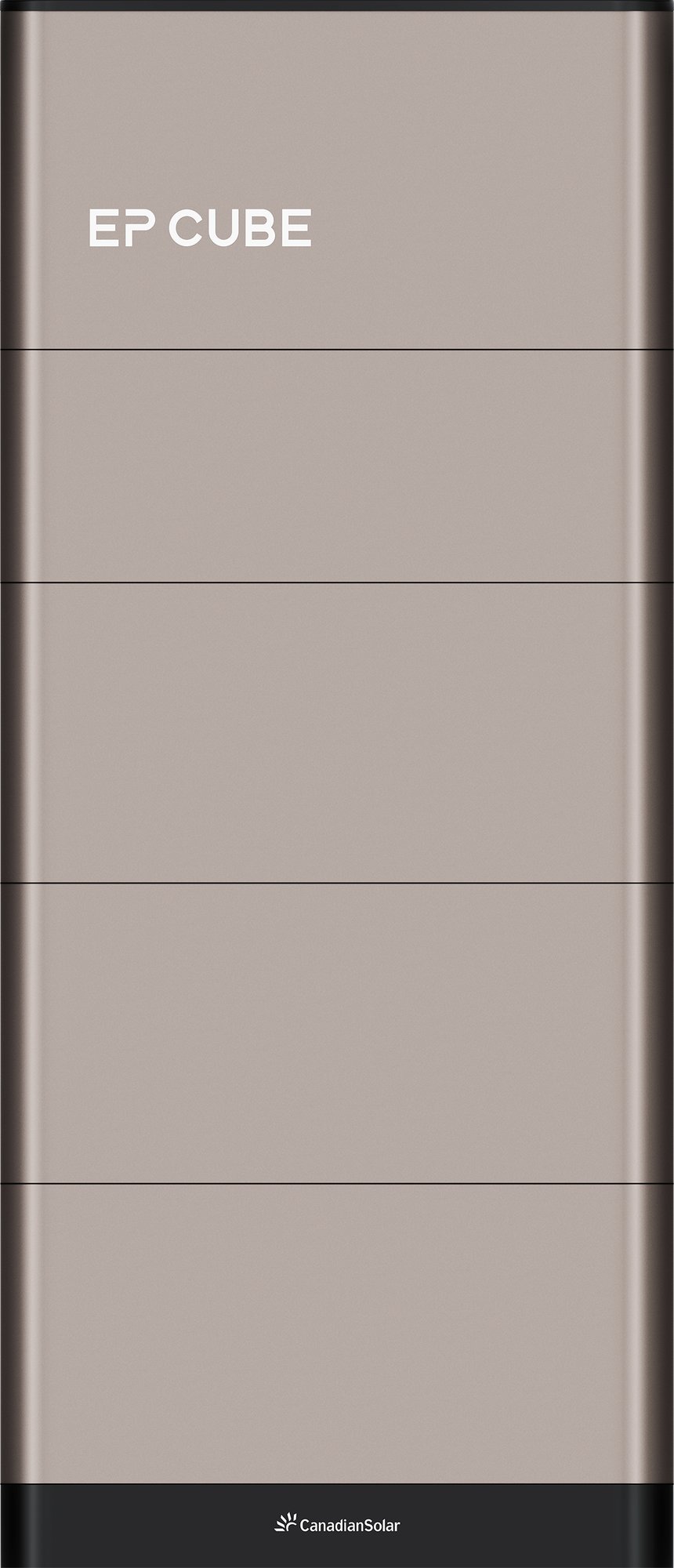

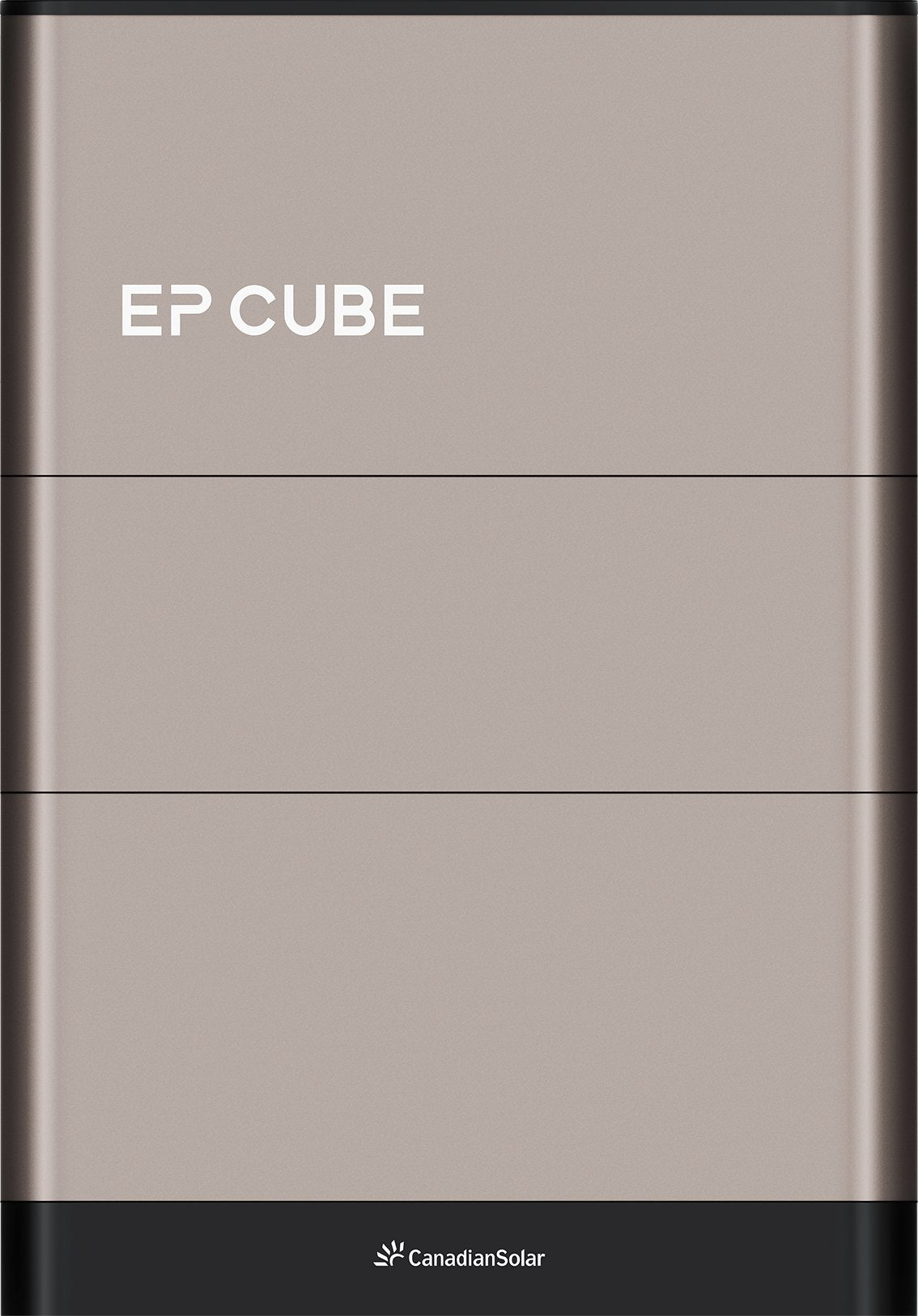

• 5 kWh (1 Modul) · 10 kWh (2) · 15 kWh (3) · 20 kWh (4 Module)
• Max. Dauerleistung nur Akku: 2,5 / 5 / 7,6 / 7,6 kW je nach Pack
• DOD bis 100 % (Herstellerangabe; im Inselbetrieb Mindest-SOC gemäß Datenblatt)
• Kompakte Abmessungen – hohe Energiedichte, ideal bei begrenztem Aufstellplatz

Installation & Montage

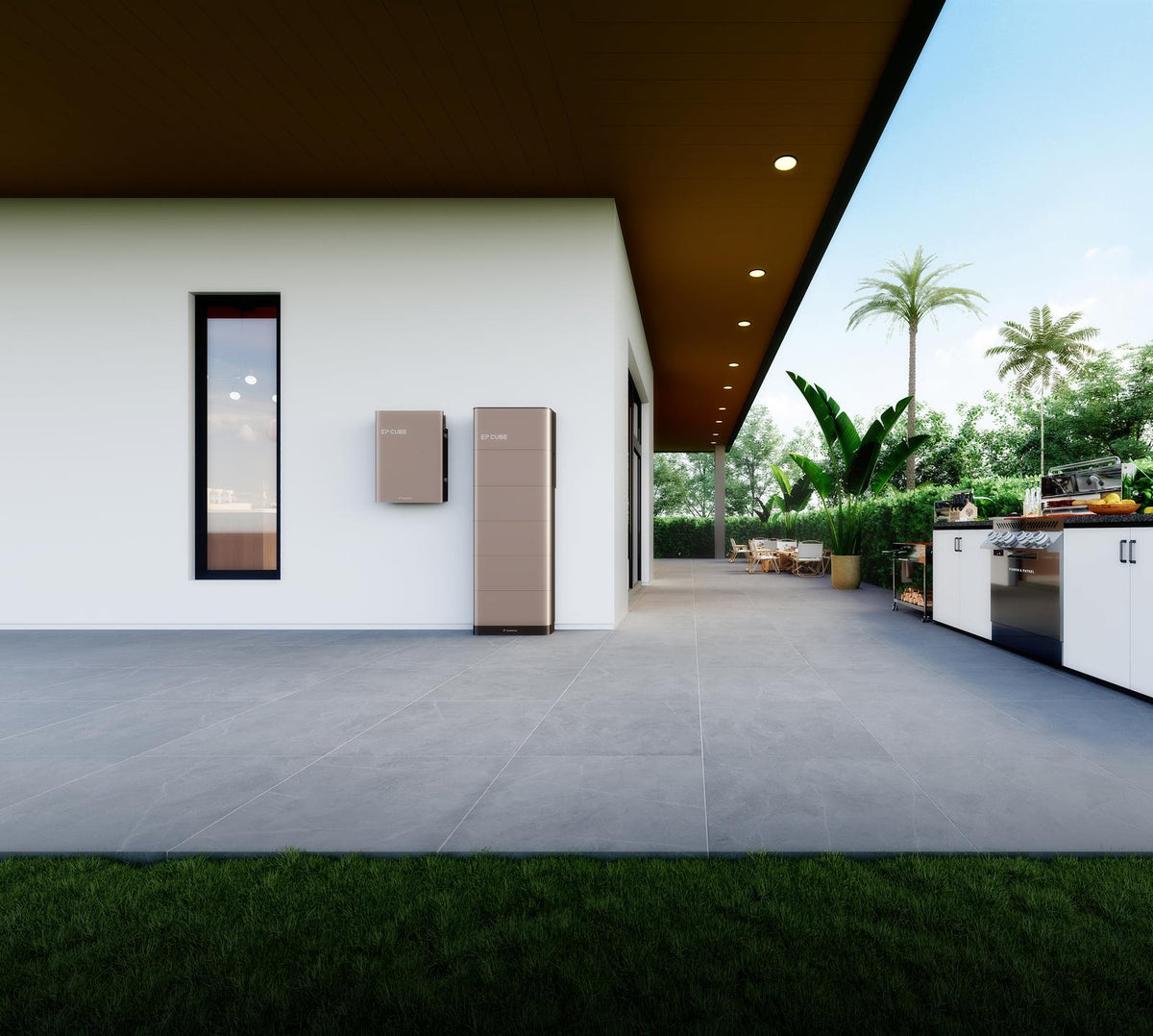

EP Cube ist konsequent auf Installationsgeschwindigkeit ausgelegt: Plug-&-Play-Anschlüsse, keine interne Verkabelung zwischen den Modulen, wenige Befestigungspunkte. Montage als Bodenaufstellung; optional ist ein Wandmontage-Kit verfügbar (separat im Shop).

• Schnelle Inbetriebnahme – ideal für Installationspartner mit vielen Projekten
• Betriebstemperatur −20 °C bis +50 °C (Empfehlung 0–30 °C)
• Betriebshöhe bis 3.000 m; relative Feuchte bis 95 % nicht kondensierend

Kompatibilität

• Neue PV-Anlagen: DC-Kopplung über 2 MPPTs (max. 16 A Eingangsstrom / MPPT)
• Bestehende Anlagen: AC-Kopplung möglich; typischerweise zusätzlicher Zähler erforderlich
• Hochleistungsmodule: geeignet für moderne Strings mit höheren Strömen
• EV-Laden: kompatibel mit EV-Ladegeräten (AC-Kopplung / Lastmanagement im Systemkontext)
• Optimierer & Mikro-WR: je nach Anlagenkonzept einsetzbar

Hinweis DE (leicht): Bei Inbetriebnahme können Export- und Bezugsgrenzen konfiguriert werden – relevant u. a. im Kontext von Einspeisebegrenzungen und steuerbaren Verbrauchern (§ 9 EEG / § 14a EnWG). Die konkrete Umsetzung erfolgt projektspezifisch über den Installateur und die verfügbaren Schnittstellen (z. B. Smart Meter / Relais).

Sicherheit & Zertifizierungen

• LiFePO₄ (LFP) – thermisch stabile Zellchemie, ohne Kobalt
• Umfassende Schutzfunktionen: Überspannung, Kurzschluss, Überlast, Anti-Inselung, Erdungsfehlerüberwachung, Temperaturschutz, integrierter PV-DC-Schalter, NOT-AUS
• Sicherheit u. a.: IEC/EN 62109-1/-2, IEC/EN 62477-1, IEC/EN 62619, ISO 13849, IEC 60529, UN 38.3
• EMC: IEC 61000-6-3, IEC/EN 61000-6-1
• Netznormen länderspezifisch gemäß Datenblatt

App & Energiemanagement

Über die EP Cube App überwachen Sie Erzeugung, Speicherung und Verbrauch in Echtzeit, wechseln Betriebsmodi und profitieren von OTA-Updates. Installateure können Daten und Alarme einsehen, die Inbetriebnahme begleiten und Firmware aktualisieren.

• Eigenverbrauch: Solarüberschuss speichern und später nutzen
• Time-of-Use: Spitzen-, Mittel- und Schwachlastzeiten konfigurieren
• Backup: Kapazität für Netzausfälle vorhalten; optional Wetterwarnungen
• Kommunikation: WiFi, Ethernet, RS485, CAN, IO · Anzeige: LED & App
• VPP-/Smart-Home-fähig im Systemumfeld (je nach Ausbau, z. B. mit HMI/EV-Zubehör)

TECHNISCHE DATEN

Systemtyp: All-In-One Energiespeichersystem (hybrid bidirektional)
Modelle: EP Cube HES-EU2-S7-05G / 10G / 15G / 20G
Phasen / Netz: 1-phasig / L+N+PE / 230 V AC, 50 Hz
Max. Dauerleistung AC On-Grid (Batterie + PV): 3 / 3,6 / 4 / 5 / 6 / 7,3 / 7,6 kVA (ländereinstellbar)
Max. Dauerstrom On-Grid: 13 / 15,6 / 17,3 / 21,7 / 26 / 31,7 / 33 A
Leistungsfaktor: ~1 (einstellbar 0,8 voreilend bis 0,8 nacheilend)
THD @ 7,6 kW: < 3 % (Nennleistung)
Max. PV-Eingangsleistung: 10 kWp
Anzahl MPPT: 2 (je 1 Eingang; max. 5 kWp / MPPT)
Max. PV-Eingangsspannung: 450 V DC (5 kWh) / 600 V DC (10–20 kWh)
MPPT-Spannungsbereich: 90–400 V DC bzw. 90–550 V DC
Max. MPPT-Eingangsstrom / Kurzschluss: 16 A / 20 A
Startspannung: 120 V DC
Backup AC: 230 V / 50 Hz · max. 7,6 kVA / 33 A · Umschaltzeit < 30 ms
Batterietyp: Lithium-Eisenphosphat (LiFePO₄ / LFP)
Kapazität: 5 / 10 / 15 / 20 kWh (1–4 Module à 5 kWh)
DOD: 100 %
Spannungsbereich / Nennspannung Batterie: 43,2–58,4 V DC / 51,2 V DC
Max. Dauerleistung (nur Akku): 2,5 / 5 / 7,6 / 7,6 kW
Modulgewicht / Abmessungen Modul: < 42 kg · 600 × 266 × 200 mm

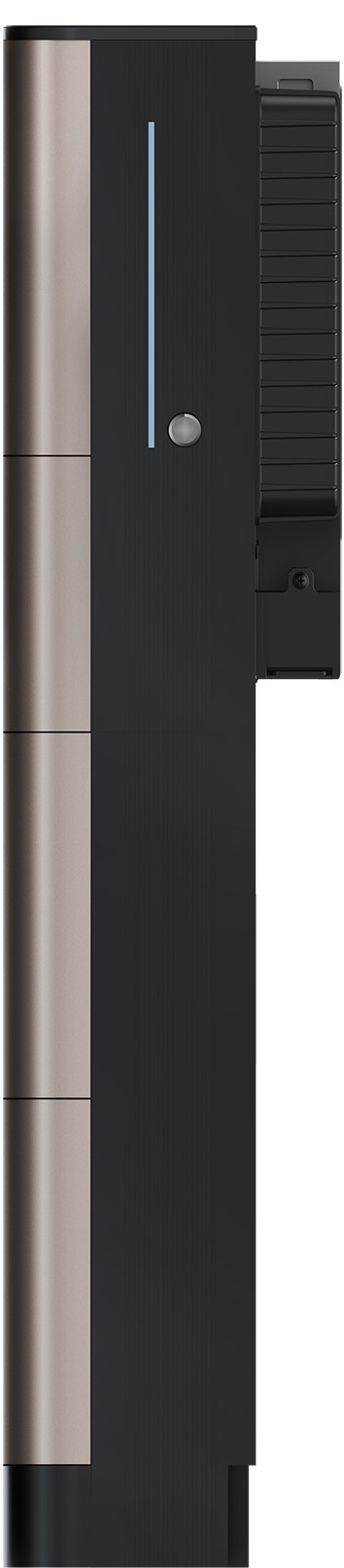

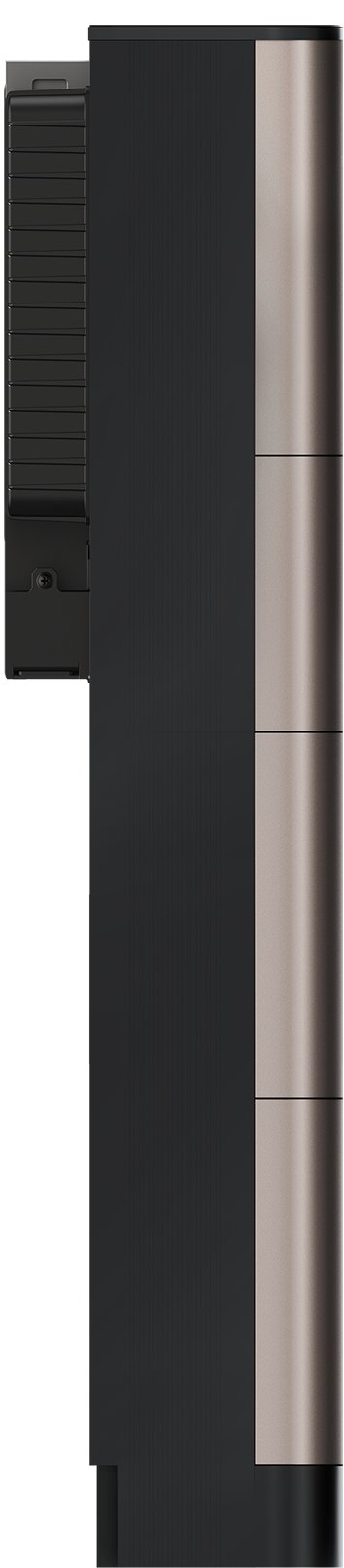

WR-Abmessungen / Gewicht: 600 × 505 × 243 mm / < 38 kg
Systemgewicht (ca.): 82 / 122 / 164 / 206 kg
Schutzart System / Batterie: IP65 / IP67 (Module gestapelt)
Kühlung / Geräusch: natürliche Konvektion / < 30 dB
Betriebstemperatur: −20 °C bis +50 °C
Kommunikation: WiFi, Ethernet, RS485, CAN, IO, App
Montageart: Bodenmontage (optional Wandmontage)
Topologie: transformatorlos

Garantie

Wechselrichter: 10 Jahre
Batterie: bis 15 Jahre oder 6.000 Zyklen (je nachdem, was zuerst eintritt; gemäß Herstellerbedingungen)
Zubehör: 2 Jahre (gemäß eingeschränkter Garantieerklärung)

Wichtiger Hinweis:
Unter „Downloads“ finden Sie alle wichtigen Informationen zur EP Cube Serie, darunter Datenblätter, Bedienungsanleitungen, Zertifikate sowie weitere technische Dokumente. Weitere Produktinfos: www.epcube.com/de-DE
